Diagramme d'Ishikawa : comment identifier toutes les causes possibles d'un mur humide

Pourquoi ce modèle est essentiel face à l'humidité

L'humidité du bâti est presque toujours multi-causale. Un mur qui présente du salpêtre en pied peut cumuler une remontée capillaire résiduelle, une gouttière fuyarde en toiture, un enduit ciment appliqué dans les années 1990, une VMC absente et une exposition ouest défavorable. Isoler une seule de ces causes revient à traiter 20 % du problème pour 100 % du budget.

Les méthodes linéaires — cinq pourquoi, arbre de décision — remontent une chaîne à la fois. Ishikawa fait autre chose : il cartographie l'espace des causes possiblesavant de choisir laquelle creuser. C'est un outil de couverture, pas d'approfondissement. Sa valeur se mesure au nombre d'hypothèses écartées avec méthode, pas au nombre retenues.

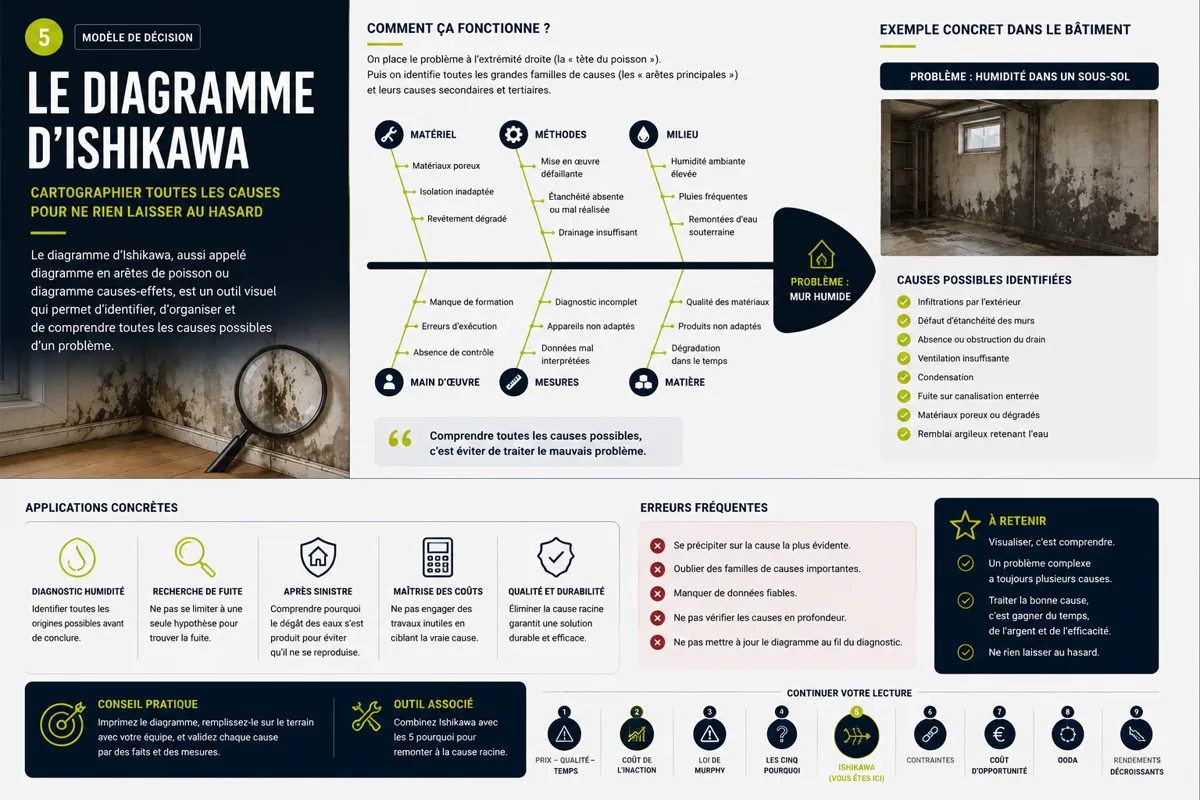

Sept familles, sept branches

Là où l'industrie parle des « 5 M » (main-d'œuvre, matière, milieu, méthode, matériel), le bâtiment humide se lit mieux à travers sept familles. Chacune couvre un pan du réel qui peut, seul ou en combinaison, produire une humidité sur un mur.

1. Bâtiment

Structure, enduits, isolation, ponts thermiques, coupure de capillarité, étanchéité de toiture, raccords balcon / façade / menuiserie. C'est la branche la plus large et souvent la plus explorée — parfois au détriment des autres. Elle rassemble tout ce qui relève de la conception initiale et des travaux ultérieurs.

2. Réseaux

Canalisations d'alimentation, évacuations, chauffage, gouttières, descentes, réseaux enterrés (eaux usées, eaux pluviales, drainage). Une fuite lente sur un réseau encastré peut mimer parfaitement une remontée capillaire — même localisation, même hauteur, même saisonnalité. Seul le gaz traceur ou la thermographie infrarouge tranche.

3. Ventilation

VMC simple ou double flux, entrées d'air en menuiserie, bouches d'extraction, extracteurs de salle d'eau, tirage naturel de conduits. Un débit insuffisant transforme une occupation normale en condensation chronique ; un débit excessif dans un bâti ancien assèche exagérément et fait migrer les sels vers l'intérieur.

4. Usage

Occupation (nombre d'habitants par m²), séchage de linge intérieur, cuisson, douches, chauffage bas ou intermittent, absence prolongée. L'usage n'est jamais une « faute », mais un paramètre à intégrer. Un T3 conçu pour deux personnes qui en accueille cinq voit sa production de vapeur d'eau doubler — indépendamment de tout défaut de bâti.

5. Météo et environnement

Pluies battantes exposées, remontée de nappe, chocs thermiques, brouillards persistants, proximité d'un cours d'eau, végétation en pied de mur, exposition solaire. Un mur exposé ouest en zone océanique ne se comporte pas comme un mur sud en climat continental. L'aléa retrait-gonflement des argiles entre également dans cette branche depuis la cartographie 2026.

6. Matériaux

Nature de la maçonnerie (pierre calcaire, meulière, brique de terre cuite, brique creuse, parpaing, béton banché), porosité, comportement au vieillissement, compatibilité avec les enduits ajoutés au fil des rénovations. Un enduit ciment sur une maçonnerie de pierre est mécaniquement compatible mais physiquement destructeur — il piège l'humidité.

7. Entretien

Gouttières encrassées, joints dégradés, drainage périphérique bouché, siphons secs, arrivées d'air obstruées, faîtière fissurée, souche de cheminée disjointe. La branche la plus sous-estimée — et souvent la plus rentable à corriger. Une gouttière débouchée à 60 € peut résoudre une humidité que 8 000 € de travaux n'auraient pas touchée.

Comment activer chaque branche : les mesures associées

Ishikawa ne devient un diagnostic que lorsque chaque branche listée est confrontée à une mesure de terrain. Ci-dessous, l'outil de première ligne pour chacune.

• Bâtiment — thermographie infrarouge (ponts thermiques), sondage d'enduit, test au chlorure de calcium (capillarité), examen visuel des raccords.
• Réseaux — gaz traceur (H₂/N₂), colorant fluorescéine, inspection endoscopique, écoute acoustique sur réseaux sous pression.
• Ventilation — anémomètre à bouche, mesure de CO₂ambiant, hygromètre ambiant sur 24-72 h, vérification de section des conduits.
• Usage — questionnaire habitant, mesure d'humidité relative avant/ pendant/après cuisson ou douche, comptage de personnes présentes.
• Météo — orientation, données Météo-France locales, carte géologique (BRGM), zonage RGA 2026, historique d'inondation.
• Matériaux — identification visuelle et par sondage, test à l'acide (calcaire vs siliceux), mesure d'absorption capillaire (norme NF EN 1925).
• Entretien — inspection visuelle des gouttières, test à l'eau sur descente, vérification des siphons, contrôle des VMC filtres.

Une branche listée mais non mesurée reste une hypothèse. Une branche mesurée et écartée devient une preuve — utile en assurance comme en revente.

Les combinaisons typiques : sept branches, un désordre

Certaines associations reviennent régulièrement sur le terrain. Les connaître accélère l'enquête sans dispenser de la mesure.

Bâti ancien + Matériaux + Entretien — remontée capillaire aggravée par enduit ciment et gouttière défaillante. Combinaison la plus fréquente sur les maisons d'avant 1948.

Bâtiment + Ventilation + Usage — pont thermique structurel + VMC sous-dimensionnée + occupation dense. Combinaison typique des logements collectifs des années 1960-1980.

Réseaux + Bâtiment — fuite lente sur canalisation encastrée qui, localement, ressemble à une remontée capillaire. Combinaison piégeuse : un mauvais diagnostic conduit à une injection de résine inutile.

Météo + Entretien — pluies battantes prolongées sur une gouttière engorgée. Combinaison saisonnière classique des façades ouest et sud-ouest en climat océanique.

Ishikawa dans un dossier assurance ou expertise judiciaire

Un diagramme Ishikawa formalisé, daté, signé et accompagné des mesures qui ferment chaque branche, constitue un livrable technique opposable. Il présente trois qualités que recherchent assureurs et juges.

Traçabilité — chaque branche exclue est nommée et documentée. On voit ce qui a été cherché, pas seulement ce qui a été trouvé.

Non-orientation — le diagramme n'oriente pas la conclusion vers un responsable, il documente un mécanisme. C'est précisément ce qu'attend une expertise contradictoire.

Reproductibilité — un autre expert, partant du même diagramme, doit pouvoir refaire la même enquête et arriver aux mêmes conclusions. Cette exigence distingue un diagnostic d'une opinion.

Checklist de contrôle en dix points

• Les sept branches sont-elles toutes tracées, même celles qui semblent peu probables ?
• Chaque branche comporte-t-elle au moins deux sous-causes explorées ?
• Chaque hypothèse retenue est-elle associée à une mesure prévue ?
• Chaque hypothèse écartée est-elle documentée par une mesure de fermeture ?
• Les branches « entretien » et « usage » ont-elles reçu la même attention que « bâtiment » ?
• La combinaison de plusieurs branches actives a-t-elle été envisagée explicitement ?
• L'ordre de traitement priorise-t-il les causes qui apportent l'eau, pas les symptômes ?
• Le diagramme est-il daté, signé, et accompagné d'un compte-rendu ?
• Les mesures utilisées sont-elles conformes aux normes ou aux pratiques reconnues ?
• Le document est-il archivé pour l'assurance, le syndic et un futur acquéreur ?
